Z-образный конвейер для лёгкой промышленности, Чегем

Задача клиента

На предприятии лёгкой промышленности в Чегеме коробки выходят из-под станка, и их нужно перемещать дальше по цеху. На этой операции были заняты два человека. Клиенту нужен был конвейер, который заберёт коробки прямо из-под станка и сам переместит их по трассе с подъёмом.

Что сделали

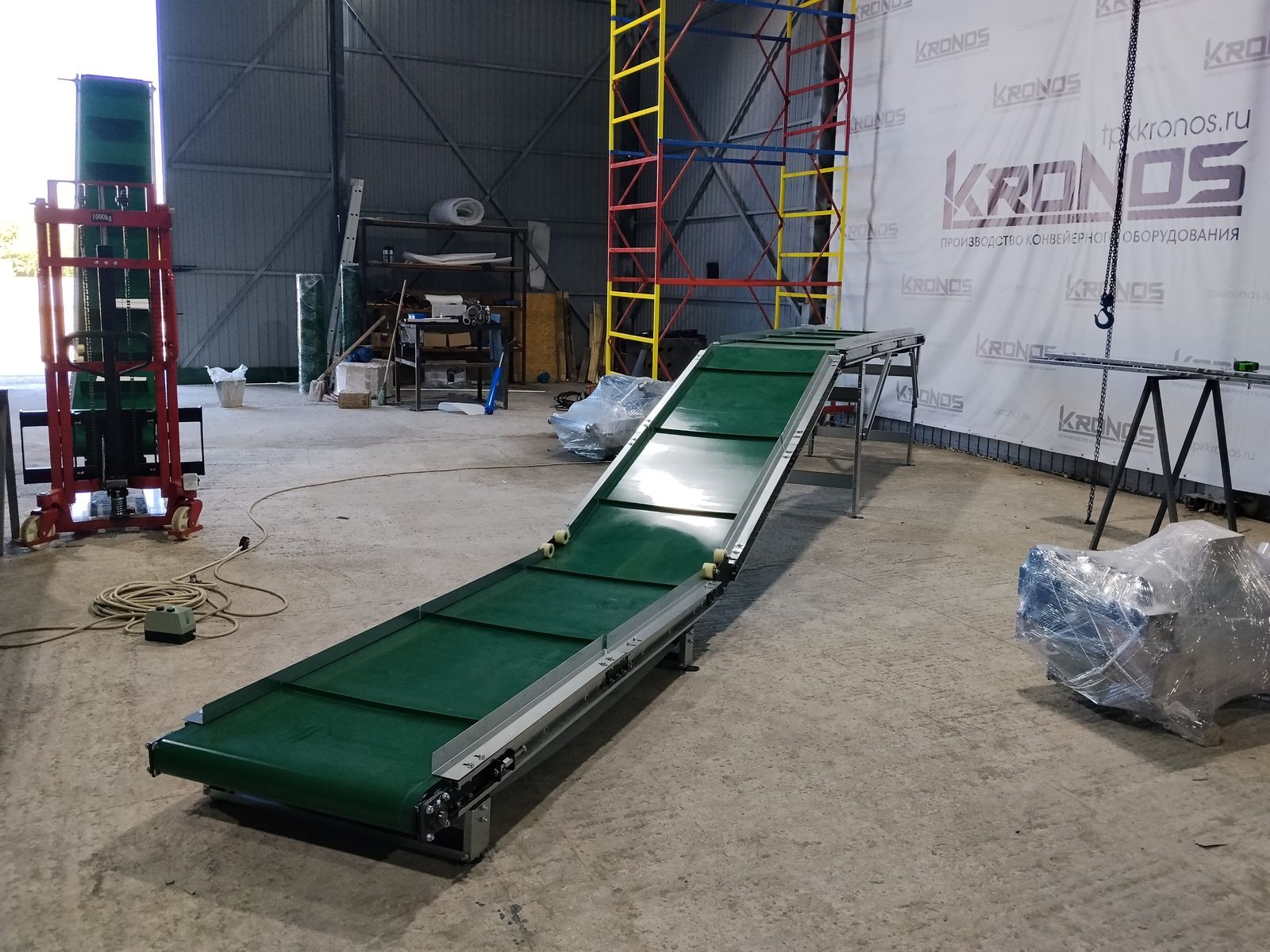

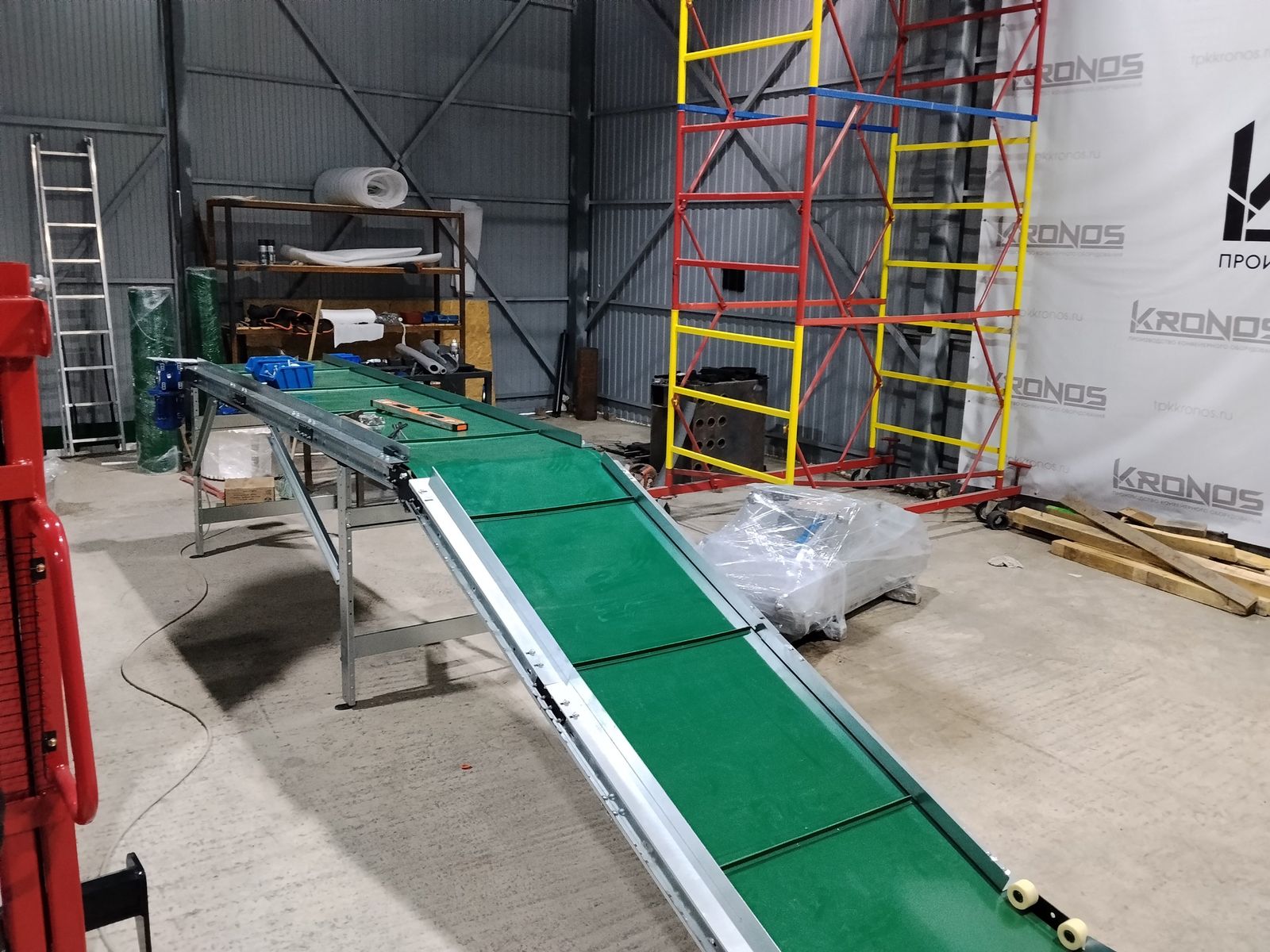

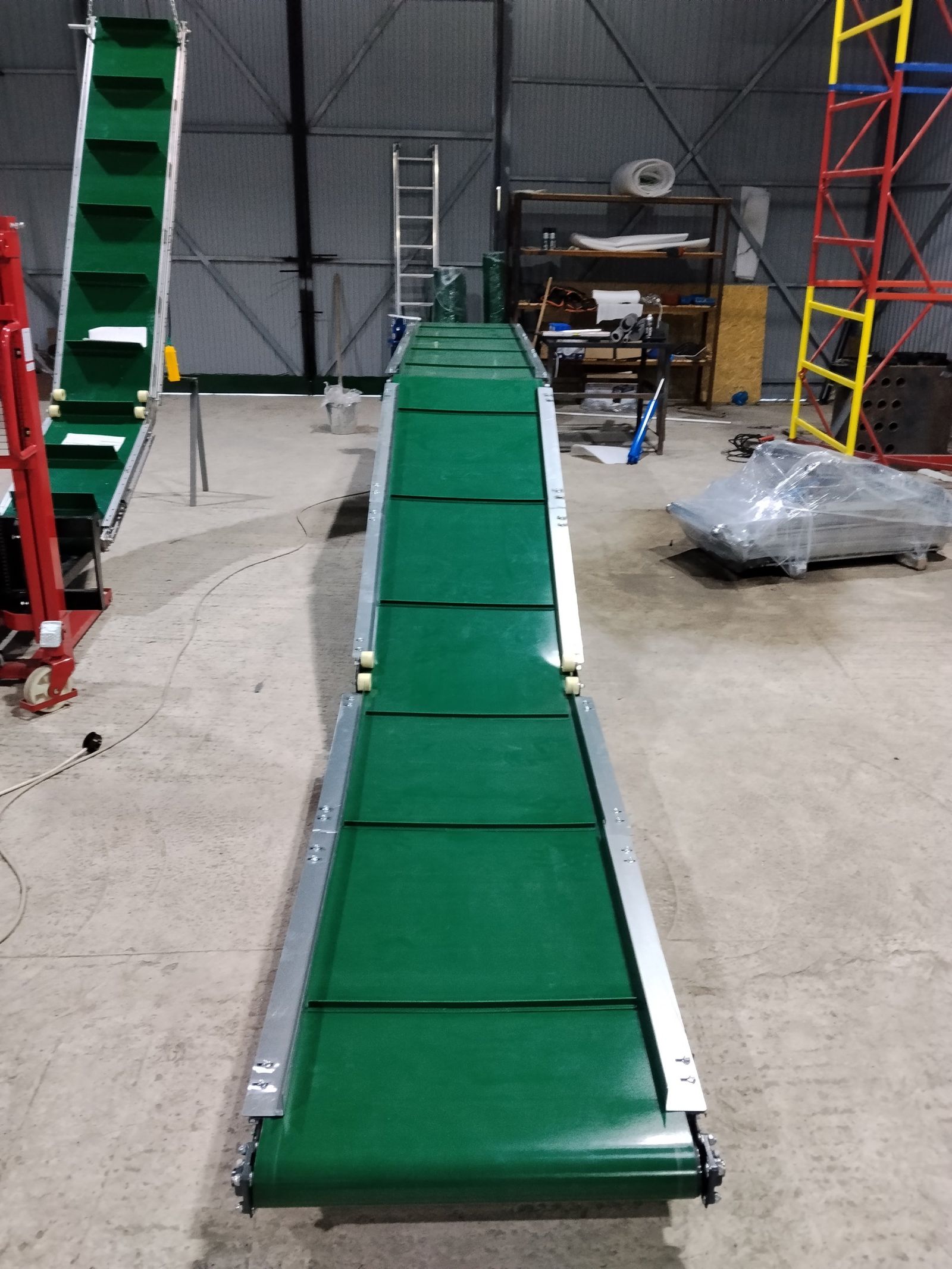

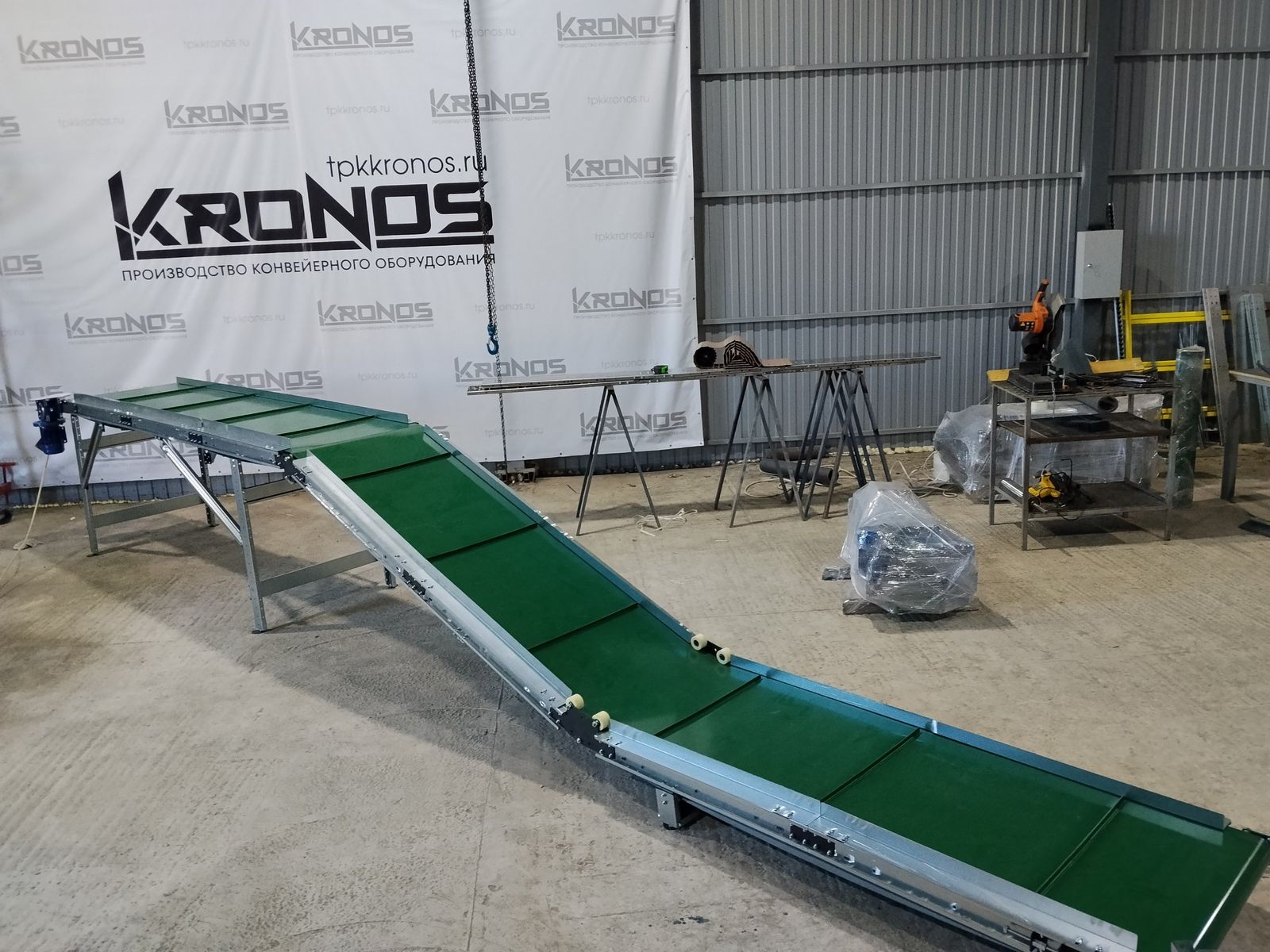

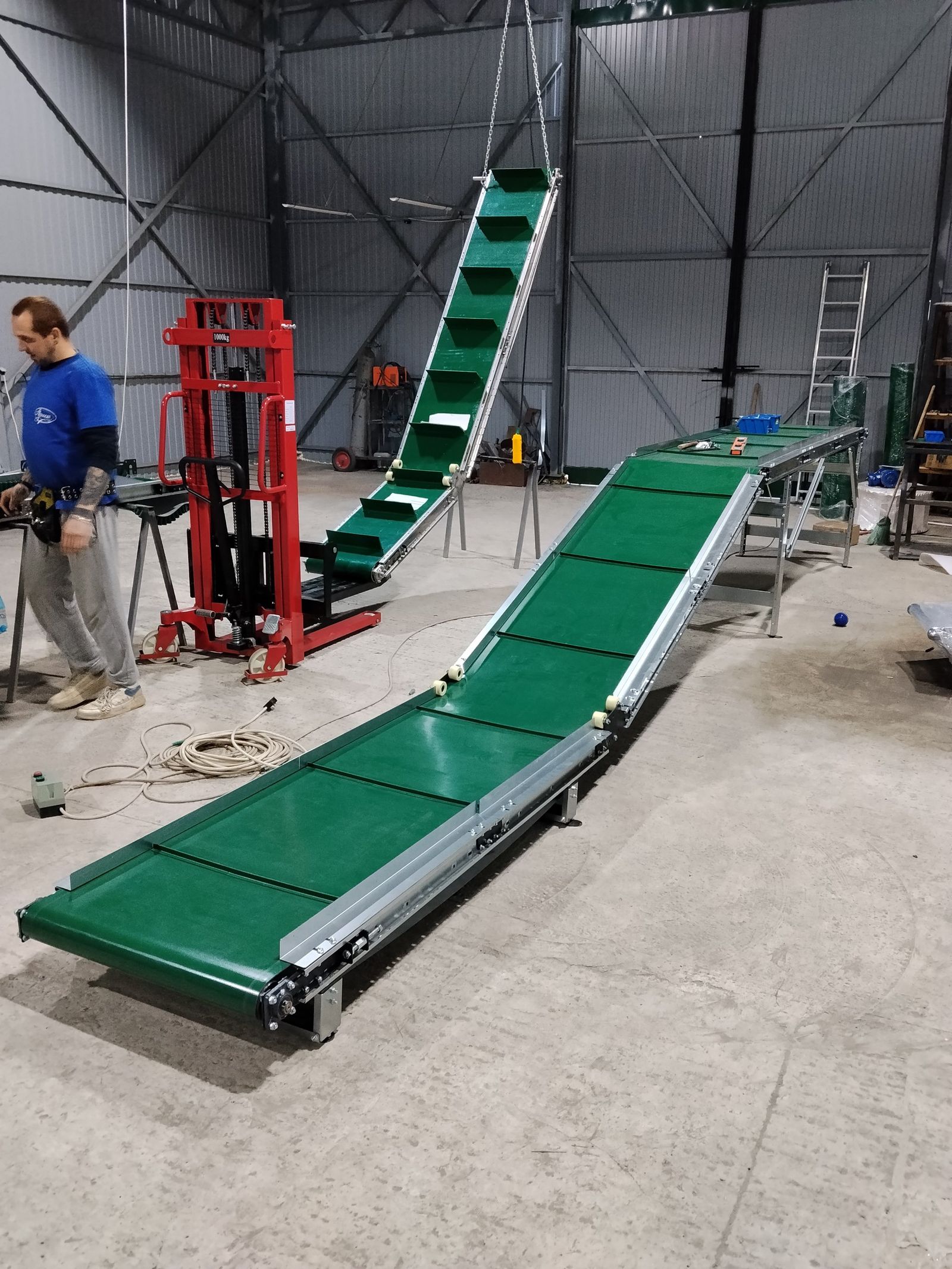

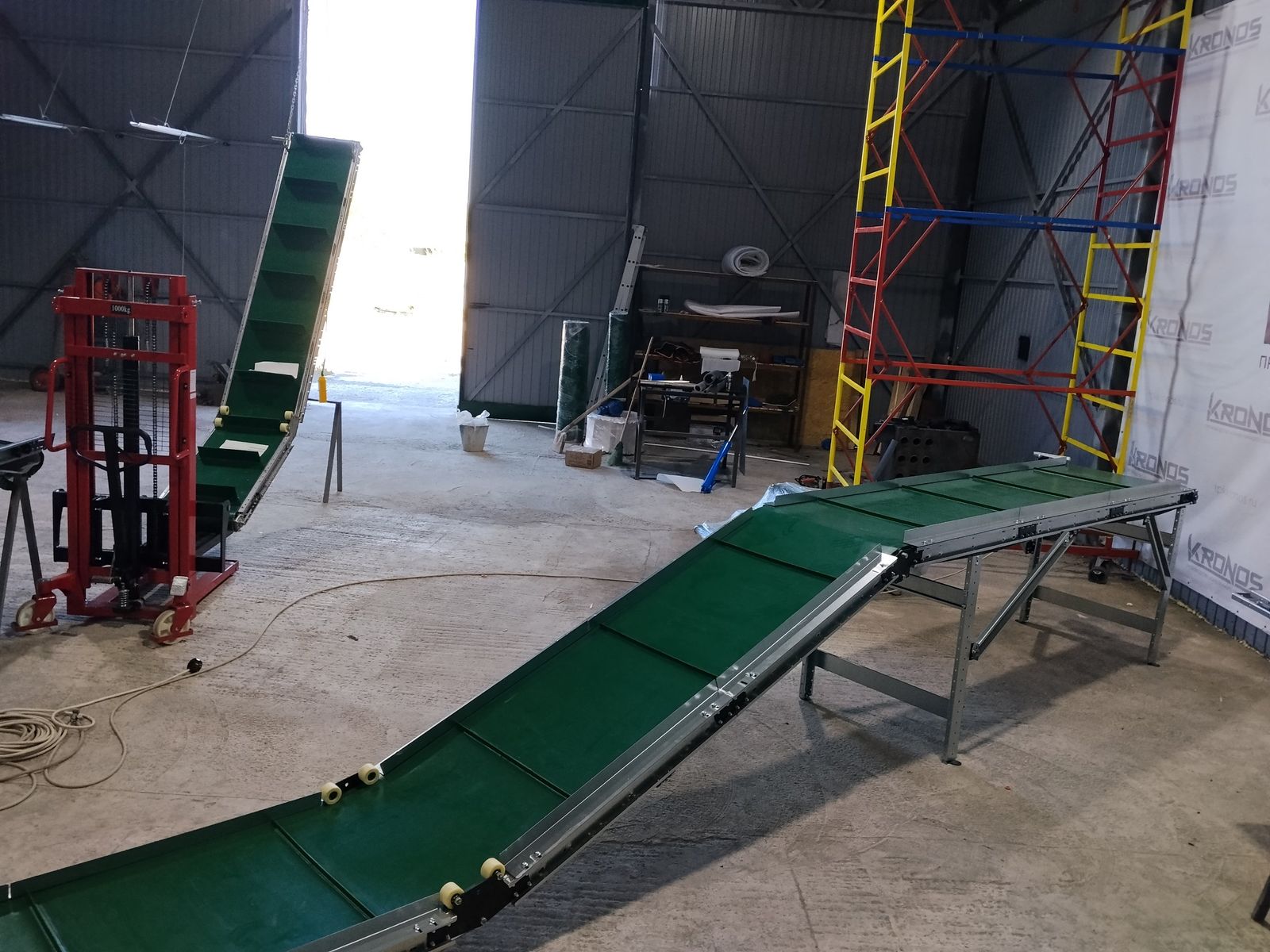

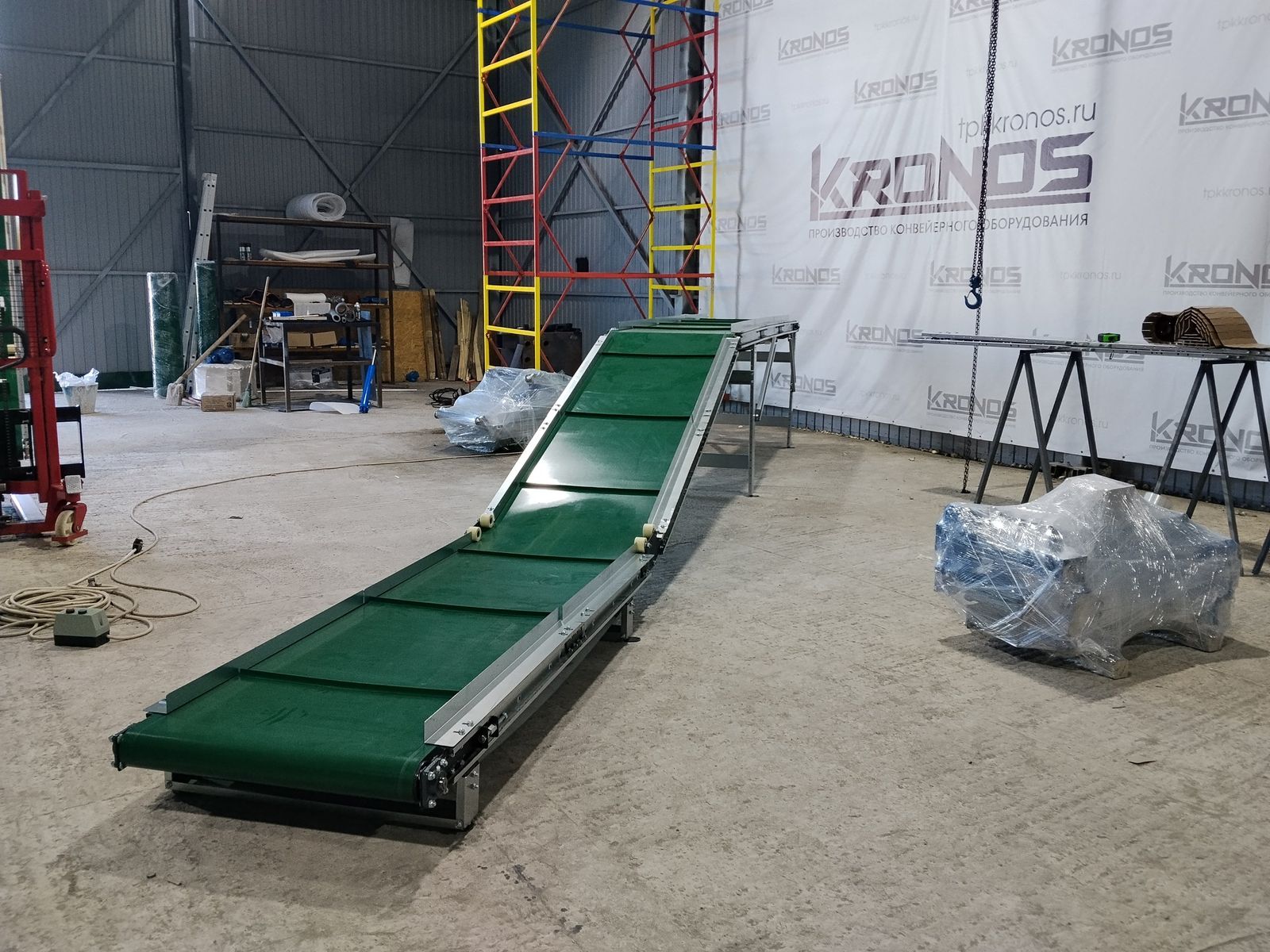

Изготовили один Z-образный ленточный конвейер. Трасса состоит из трёх участков: нижний горизонтальный, наклонный и верхний горизонтальный.

Параметры

• Длина участков: 2 000 + 2 000 + 3 000 мм
• Ширина ленты: 750 мм
• Подъём: 750 мм
• Каркас: оцинкованная сталь
• Лента: ПВХ, зелёная, 2,5 мм
• Перегородки: высота 20 мм, шаг 700 мм
• Бортики: металлические, 50 мм
• Привод: 0,75 кВт
• Управление: блок с частотным преобразователем
• Срок изготовления: 25 рабочих дней, отгрузка — сентябрь 2026

Почему так

Z-образная схема

Z-образный конвейер объединяет в одной машине приём груза на горизонтальном участке, подъём на наклонном и выдачу на верхнем горизонтальном. Нижний участок можно завести под станок, верхний — подвести к месту приёма. Не нужны два-три отдельных конвейера и узлы перегрузки между ними.

Каркас из оцинкованной стали

Оцинковка защищает металл от коррозии без покраски. Для транспортировки коробок в производственном цехе это практичный вариант: покрытие не требует отдельного ухода.

Лента ПВХ с перегородками и бортиками

• Перегородки 20 мм упираются в коробку на наклонном участке и не дают ей съезжать вниз. Шаг 700 мм задаёт расстояние между ячейками на ленте.
• Металлические бортики 50 мм по краям ленты удерживают коробки от смещения и падения, в том числе на переходах между участками.
• Лента 750 мм даёт запас по ширине для коробок.

Частотный преобразователь

Блок-частотник позволяет плавно менять скорость ленты и подстроить её под темп работы станка. Плавный пуск снижает нагрузку на привод и ленту.

Результат

Конвейер изготовили за 25 рабочих дней и отгрузили в сентябре 2026 года. Перемещение коробок из-под станка теперь обслуживает один человек вместо двух — перенос коробок взял на себя конвейер.

Нужен похожий конвейер — пришлите длины участков, высоту подъёма и размеры груза, и мы рассчитаем вариант под ваш цех.
